LK-FCAMPD አምፕሊፋይድ RF InGaAs Photodetector

  • ሰፊ የመተላለፊያ ይዘት
  • የተዋሃደ ባያስ-ቲ
  • የኦ/ኢ ሃይብሪድ የተቀናጀ
  • ከፍተኛ ትርፍ፣ ዝቅተኛ ጫጫታ፣ ብሮድባንድ
  • SMA አያያዥ
  • ዝቅተኛ ጨለማ ጅረት፣ ከፍተኛ የሲግናል-ወደ-ጫጫታ ጥምርታ
  • አነስተኛ የቅርጽ ሁኔታ።
ጥያቄ

+ 86 29 88244373

የምርት ማብራሪያ

LK-FCAMPD የኦፕቲካል እና የኤሌክትሮኒክስ ቴክኖሎጂ ውህደት ሲሆን የብሮድባንድ InGaAs ፎቶዲዮድን ከዝቅተኛ ድምፅ ማጉያ ጋር ያዋህዳል። ይህ መሳሪያ በInGaAs ፒን ፎቶዲዮድ ምክንያት ከ1000 እስከ 1650nm መካከል ላሉ የሞገድ ርዝመቶች ስሜታዊ ነው፣ እና ዝቅተኛ ድምፅ ማጉያው ከ20 እስከ 30dB የሚደርስ የRF ትርፍ ይሰጣል።

LK-FCAMPD ሊዋቀሩ የሚችሉ የመተላለፊያ ይዘት አማራጮችን ያቀርባል፣ 1 ጊጋኸርትዝ፣ 2.5 ጊጋኸርትዝ እና እስከ 5 ጊጋኸርትዝ የሚደርሱ ሊበጁ የሚችሉ የመተላለፊያ ይዘት አማራጮችን ያካትታል። መሣሪያው በ+5-ቮልት የኃይል አቅርቦት ላይ ይሰራል እና ለኦፕቲካል ግብዓት መደበኛ የFC (ፊት ለፊት የተገናኘ) የፋይበር-ኦፕቲክ ማገናኛ አለው። የRF ውፅዓት ከ50 ohms ጋር በሚዛመድ የSMA ተኳሃኝ ማገናኛ በኩል ይመቻቻል።

LK-FCAMPD ክብደቱ ከ25 ግራም በታች ሲሆን ለተለያዩ ተንቀሳቃሽ እና ኮምፓክት አፕሊኬሽኖች ተስማሚ ያደርገዋል። የአደገኛ ንጥረ ነገሮችን ገደብ (RoHS) መመሪያ 2.0ን የሚያከብር መሆኑን የሚያረጋግጥ የተረጋገጠ ሲሆን ይህም ለአካባቢ እና ለደህንነት ደረጃዎች ያለውን ቁርጠኝነት ያሳያል።

የቴክኒክ ዝርዝር
የተለመደው እና ፍፁም ከፍተኛ ደረጃ
የልኬት ሲም። ዓይነት ደረጃ አሰጣጥ መለኪያ
የማጠራቀሚያ የሙቀት መጠን ክልል TSTG -45 ～ +85 -55 ～ +100 ℃
የአሠራር መያዣ የሙቀት ክልል TC 25 -40 ～ +70 ℃
አድሏዊ ቮልቴጅ VR +5 +4.75 ～ +5.25 V
የኦፕቲካል ግቤት ኃይል ጭንቅላታም መያያዣ መርፌ 0 +5 dBm
የኦፕቲካል ኃይል ማቃጠል PB - + 13 dBm
የእርሳስ ብየዳ ሙቀት Tp 280 (10 ሰ) 330 (10 ሰ) ℃
የኤሌክትሪክ / የኦፕቲካል ባህሪያት ( ቲC = 22 ± 3 ℃ )
የልኬት ምልክት የሙከራ ሁኔታ የመለኪያ እሴቶች መለኪያ
የሞገድ ክልል λ - 1000 እስከ 1650 nm
የድግግሞሽ ክልል - - ኤል - ባንድ ኤስ - ባንድ CM -
አነስተኛ የሲግናል ባንድዊድዝ f-3dB TC = 22 ± 3℃ 0.03 ~ 1 0.03 ~ 2.5 0.1 ~ 5 GHz
ምላሽ Re VR =+5V፣ ፒin =1MW λ = 1310 nm 0.85 ፓውንድ 0.90 ፓውንድ 0.90 ፓውንድ ሀ / ወ
λ = 1550 nm 0.90 ፓውንድ 0.90 ፓውንድ 0.90 ፓውንድ
የRF ሲግናል ጌይን G - 30 ± 2 20 ± 2 20 ± 2 dB
የአምፒዩትድ ጠፍጣፋነት A TC =-40～+70 ℃ ≤ ± 1.5 ≤ ± 1.5 ≤ ± 2 dB
ውጤት VSWR VSWR - ≤ 2 ≤ 2 ≤ ± 2.2 -
የሙሌት ኦፕቲካል ኃይል Ps VR = +5 ቪ፣ λ = 1550 nm
የኤሲ ሞዱሌትድ		 +5 dBm
የሳቹሬትድ አርኤፍ የውጤት ኃይል Pውጭ - 15 dBm
ጨለማ ወቅታዊ ID - ≤10 nA
የውጤት ተፅእኖ RL - 50 Ω

● የተለመዱ የምላሽ ኩርባዎች

(ምስል 1) L- ባንድ FCAMPD InGaAs የፎቶዲቴክተር የድግግሞሽ ምላሽ

(ምስል 2) S- ባንድ FCAMPD InGaAs የፎቶዲቴክተር የድግግሞሽ ምላሽ

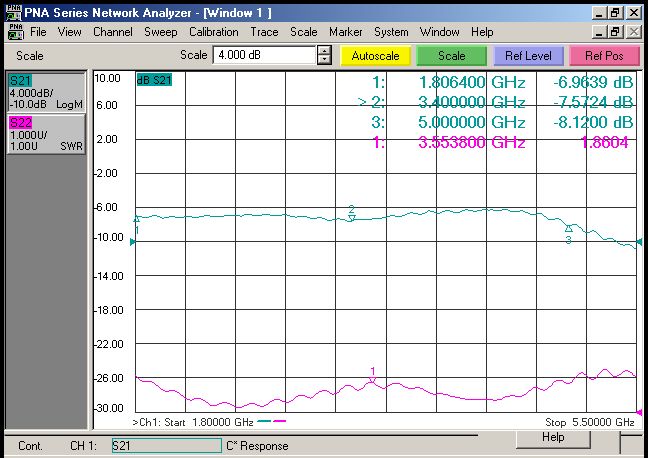

(ምስል 3) C- ባንድ FCAMPD InGaAs የፎቶዲቴክተር የድግግሞሽ ምላሽ

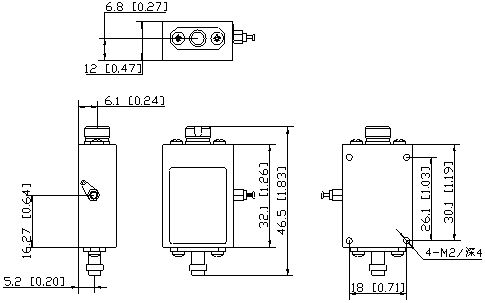

● ልኬት እና ፒኖች (ክፍል፡ ሚሜ[ኢንች])

የኦፕቲካል አገናኝ፡ FC (ፊት ለፊት የተገናኘ) የፋይበር-ኦፕቲክ አገናኝ

የRF አገናኝ፡ SMA

● የትዕዛዝ መረጃ

ሉህ 1፡

ኮድ አናሎግ ባንድዊድዝ
L 0.03 ~ 1 ጊኸ
S 0.03 ~ 2.5 ጊኸ
CM ማበጀት (≦ 5GHz)

● ጥንቃቄዎች

  • ከኦፕቶ-ሰርኩይት ጋር ከማገናኘትዎ በፊት የፋይበር ማያያዣው ገጽታ ንጹህ መሆኑን ያረጋግጡ።

  • የRF በይነገጽ እና የኦፕቲካል በይነገጽ ጥቅም ላይ በማይውሉበት ጊዜ በአቧራ ክዳን መሸፈን አለባቸው።

  • በማከማቻ፣ በመጓጓዣ እና አጠቃቀም ረገድ ተስማሚ የሆነ የ ESD ጥበቃ ያስፈልጋል።

ሁሉም መደበኛ የፎቶ መመርመሪያዎቻችን ወደ ሞጁሎች ሊበጁ ይችላሉ!

መተግበሪያዎች

  • የራዳር መረጃ ማቀነባበሪያ

  • የኤሌክትሮኒክ ጦርነት

  • አንቴና መለኪያ

  • የፋይበር ኦፕቲክ ኮሙኒኬሽንስ

  • ደህንነት እና ክትትል
