NYC10D
NYC10D

LK-NYC10D DML DFB ሌዘር ሞዱል

  • የዲኤምኤል ዲኤፍቢ ሌዘር ቴክኖሎጂ
  • የITU-መደበኛ DWDM የሞገድ ርዝመት
  • ከፍተኛ-ተለዋዋጭ-ክልል
  • ባንድዊድ ከ10GHz የተሻለ
  • እጅግ በጣም ጥሩ የሞገድ ርዝመት መረጋጋት
  • የአሠራር ሙቀት (-40℃~70℃)
ጥያቄ

+ 86 29 88244373

የምርት ማብራሪያ

LK-NYC10D DML ሌዘር ሞዱል ከቀጥታ ሞዱሌት ሌዘር (DML) የተከፋፈለ ግብረመልስ (DFB) ሌዘር፣ አውቶማቲክ የኦፕቲካል ኃይል መቆጣጠሪያ ዑደት፣ አውቶማቲክ የሙቀት መቆጣጠሪያ ዑደት፣ የቮልቴጅ ማረጋጊያ የልወጣ ዑደት እና የክትትል አመላካች ዑደት ጋር በጥንቃቄ የተገጣጠመ የላቀ የኦፕቲካል ትራንስሲቨር አሃድ ነው።

ይህ ከፍተኛ ፍጥነት ያለው የዲኤምኤል ዲኤፍቢ ሌዘር በአይቲዩ መደበኛ ጥቅጥቅ ያለ የሞገድ ርዝመት ክፍፍል መልቲፕሌክሲንግ (DWDM) የሞገድ ርዝመት ስፔክትረም ውስጥ እንዲሠራ የተነደፈ ሲሆን ይህም ከዓለም አቀፍ የቴሌኮሙኒኬሽን ፕሮቶኮሎች ጋር መጣጣሙን ያረጋግጣል። የሞዱሌሽን ባንድዊድዝ ከ10GHz በላይ ሲሆን ከፍተኛ ፍጥነት ያለው የውሂብ ማስተላለፊያ ችሎታዎችን ያመቻቻል። ሞጁሉ ከ5ሜጋ ዋት በላይ የሆነ የውጤት ኃይል የማድረስ ችሎታ አለው፣ ይህም በተለያዩ የኔትወርክ መሠረተ ልማቶች ላይ የምልክት ታማኝነትን ለመጠበቅ አስፈላጊ ነው።

በአንድ አዎንታዊ የኃይል አቅርቦት የተጎላበተው የLK-NYC10D ተከታታይ ሞጁል ከ +7V እስከ +36V ባለው የቮልቴጅ ክልል ውስጥ የተረጋጋ አሠራር እንዲኖረው ተደርጎ የተሰራ ነው። በተጨማሪም ሞጁሉ በኃይል አቅርቦቱ እና በኦፕቲካል ኃይል ውፅዓት መደበኛነት ላይ በእውነተኛ ጊዜ ግብረመልስ የሚሰጥ ተግባራዊ የሁኔታ አመላካች ስርዓት የተገጠመለት ሲሆን የስርዓት አስተማማኝነትን ያሻሽላል እና ምርመራዎችን ቀላል ያደርጋል።

የቴክኒክ ዝርዝር

ፍፁም ከፍተኛ ደረጃዎች

የልኬት       ምልክት ዝቅተኛ. ታይፕ ከፍተኛ. መለኪያ
ማከማቻ ሙቀት TSTG -55 + 25 + 85 ℃
ክወና ሙቀት TC -40 + 25 + 70 ℃
የ RF ግቤት ኃይል1 Pin - + 10 + 20 dBm
የኤሌክትሪክ ኃይል መጠን Vin +7 + 12 + 36 V

(1) ቀጣይነት ያለው ሞገድ (CW)

የኦፕቲካል እና የኤሌክትሪክ ዝርዝር መግለጫ (TC = 22±3℃)

የልኬት ምልክት የሙከራ ሁኔታ ዝቅተኛ. ታይፕ ከፍተኛ. መለኪያ አመለከተ
የሞገድ λ - 1527.99 - 1563.05 nm የአይቲዩ መደበኛ
ድግግሞሽ(3dB) f3dB ኤስ ባንድ 0.1 - 3.5 GHz -
ሲ ባንድ 0.1   8.5 GHz -
የኦፕቲካል ውፅዓት ኃይል P - 5 10 - mW -
አንጻራዊነት ከፍተኛ ድምፅ (ጫጫታ) ቀይር - - - -155 dBc/Hz -
VSWR VSWR - - - 2
የግቤት 1 dB መጭመቂያ - - + 13 + 15 - dBm -

የኃይል አቅርቦት (TC = 22±3℃)

የልኬት  ዝቅተኛ. ታይፕ ከፍተኛ. መለኪያ
የኤሌክትሪክ ኃይል መጠን +7 + 12 + 36 V
የአሁኑ(2) 0.07 0.1 1 A

(2) የሙከራ ሁኔታ፡ ቪን = + 12 ቮ


● መደበኛ ውሂብ

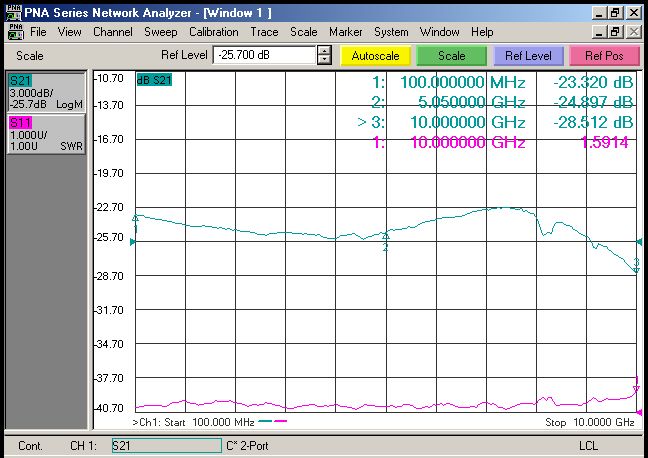

ምስል 1 LK-NYC10D-S DML DFB ሌዘር የተለመደው የድግግሞሽ ኩርባ

ምስል 2 LK-NYC10D-C DML DFB ሌዘር የተለመደው የድግግሞሽ ኩርባ


● የተለመደው የስፔክትራል ኩርባ

ያልተፈታ

ምስል 3 LK-NYC10D DML DFB ሌዘር የተለመደው ስፔክትረም ኩርባ


● የመለኪያ አሃድ፡ ሚሜ[ኢንች]

ያልተፈታ

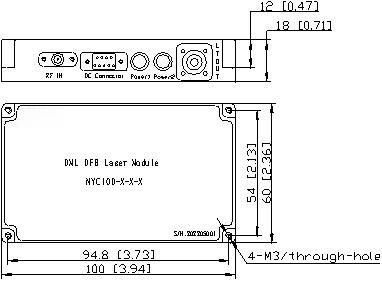

ምስል 4 LK-NYC10D DML DBF የሌዘር ሞዱል ልኬት

የRF አገናኝ፡ SMA

የኃይል ማገናኛ፡ J30J-9-ZKP


● የትዕዛዝ መረጃ

ያልተፈታ

ሉህ 1፡

ሞዴል የተለመደው የሞገድ ርዝመት
S 0.1 ~ 3.5GHz
C 0.1 ~ 8.5GHz

ሉህ 2

አይ. ድግግሞሽ(THz) የሞገድ ርዝመት (nm)   አይ. ድግግሞሽ(THz) የሞገድ ርዝመት (nm)
C15 191.5 1565.50 C39 193.9 1546.12
C16 191.6 1564.68 C40 194 1545.32
C17 191.7 1563.86 C41 194.1 1544.53
C18 191.8 1563.05 C42 194.2 1543.73
C19 191.9 1562.23 C43 194.3 1542.94
C20 192 1561.41 C44 194.4 1542.14
C21 192.1 1560.61 C45 194.5 1541.35
C22 192.2 1559.79 C46 194.6 1540.56
C23 192.3 1558.98 C47 194.7 1539.77
C24 192.4 1558.17 C48 194.8 1538.98
C25 192.5 1557.36 C49 194.9 1538.19
C26 192.6 1556.55 C50 195 1537.4
C27 192.7 1555.75 C51 195.1 1536.61
C28 192.8 1554.94 C52 195.2 1535.82
C29 192.9 1554.13 C53 195.3 1535.04
C30 193 1553.33 C54 195.4 1534.25
C31 193.1 1552.52 C55 195.5 1533.47
C32 193.2 1551.72 C56 195.6 1532.68
C33 193.3 1550.92 C57 195.7 1531.9
C34 193.4 1550.12 C58 195.8 1531.12
C35 193.5 1549.32 C59 195.9 1530.33
C36 193.6 1548.51 C60 196 1529.55
C37 193.7 1547.72 C61 196.1 1528.77
C38 193.8 1546.92 C62 196.2 1527.99

ሉህ 3፡

ሞዴል አያያዥ አመለከተ
N አይ ፍንዳታ።
A ኤፍሲ / ኤፒሲ መደበኛ 9/125μm SM ፋይበር
P ኤፍሲ / ፒሲ መደበኛ 9/125μm SM ፋይበር
መተግበሪያዎች

  • የአንቴና የርቀት መቆጣጠሪያ

  • የሴሉላር እና የፒሲኤስ ኔትወርኮች

  • አናሎግ የ RF አገናኞች ስርጭት

  • ክትትል፣ ቴሌሜትሪ እና ቁጥጥር

  • የብሮድባንድ ገመድ አልባ ግንኙነት

  • DWDM ስርዓት

  • ገመድ አልባ Backhaul
