LK-AMPD-S ባለከፍተኛ ፍጥነት የማይክሮዌቭ InGaAs Photodetector

  • ከፍተኛ ፍጥነት፣ ሰፊ ባንድዊድዝ
  • የተዋሃደ ባያስ-ቲ
  • የኦ/ኢ ሃይብሪድ የተቀናጀ
  • ከፍተኛ ትርፍ፣ ዝቅተኛ ጫጫታ፣ ብሮድባንድ
  • በሄርሜቲካል የታሸገ፣ ኤስኤምኤ ማገናኛ
  • ዝቅተኛ የጨለማ ፍሰት፣ ከፍተኛ የሲግናል-ወደ-ጫጫታ ጥምርታ።
  • አነስተኛ የቅርጽ ሁኔታ።
ጥያቄ

+ 86 29 88244373

የምርት ማብራሪያ

LK-AMPD-S የInGaAs ፎቶዲዮድ እና ዝቅተኛ ድምጽ ማጉያ ድብልቅ ሲሆን ከ1000 እስከ 1650nm ሰፊ የኦፕቲካል ምላሽ ለመስጠት የተነደፈ እና 15 dB RF ትርፍ ይሰጣል። በ12GHz እና 18GHz ባንድዊድዝ ከፍተኛ ፍጥነት ያለው አፈፃፀም ያቀርባል፣ እና በ+5V አቅርቦት የተጎላበተ ነው።
ይህ ሞጁል ከመደበኛ ነጠላ-ሞድ 9/125μm ፋይበር ጋር ተኳሃኝ ሲሆን የ50 ohm impedance ግጥሚያ ያለው የSMA ማገናኛ አለው።

LK-AMPD-S ለአካባቢ ጥበቃ ሲባል በሄርሜቲካል ማሸጊያ የተሸፈነ ሲሆን ክብደቱ ከ23 ግራም በታች የሆነ ቀላል ክብደት ያለው ዲዛይን አለው። ከአደገኛ ንጥረ ነገሮች ገደብ (RoHS) መመሪያ 2.0 ጋር የሚጣጣም ሲሆን የአካባቢ ዘላቂነትን እና ጥብቅ የደህንነት መስፈርቶችን ማክበርን ያረጋግጣል።

የቴክኒክ ዝርዝር
የተለመደው እና ፍፁም ከፍተኛ ደረጃ
የልኬት ሲም። ዓይነት ደረጃ አሰጣጥ መለኪያ
የማጠራቀሚያ የሙቀት መጠን ክልል TSTG -45 ～ +85 -55 ～ +100 ℃
የአሠራር መያዣ የሙቀት ክልል TC 25 -40 ～ +85 ℃
አድሏዊ ቮልቴጅ VR +5 +5 ～ +9 V
የኦፕቲካል ግቤት ኃይል ጭንቅላታም መያያዣ መርፌ 0 + 10 dBm
የኦፕቲካል ኃይል ማቃጠል PB - + 13 dBm
የእርሳስ ብየዳ ሙቀት Tp 280 (10 ሰ) 330 (10 ሰ) ℃
የኤሌክትሪክ / የኦፕቲካል ባህሪያት ( ቲC = 22 ± 3 ℃ )
የልኬት ምልክት የሙከራ ሁኔታ የመለኪያ እሴቶች መለኪያ
የሞገድ ክልል λ - 1000 እስከ 1650 nm
የድግግሞሽ ክልል - - ኤክስ - ባንድ ኩ - ባንድ -
አነስተኛ የሲግናል ባንድዊድዝ f-3dB TC = 22 ± 3℃ 0. 3 ～ 12 0. 8 ～ 19.5 GHz
ምላሽ Re VR =+5V፣ ፒin =10MW λ = 1310 nm 0.8 ፓውንድ 0.85 ፓውንድ ሀ / ወ
λ = 1550 nm 0.85 ፓውንድ 0.8 ፓውንድ
የአምፒዩትድ ጠፍጣፋነት A TC =-45～+85 ℃ ≤ ± 2 dB
የሙሌት ኦፕቲካል ኃይል Ps VR =+ 5 ቮ፣ λ = 1550 nm
የኤሲ ሞዱሌትድ		 10 dBm
የRF ሲግናል ጌይን (መደበኛ) G - 15 ± 1 dB
የሳቹሬትድ አርኤፍ የውጤት ኃይል Pውጭ - +3 dBm
ውጤት VSWR VSWR - ≤ 2 -
የውጤት ተፅእኖ RL - 50 Ω

● የተለመዱ የምላሽ ኩርባዎች

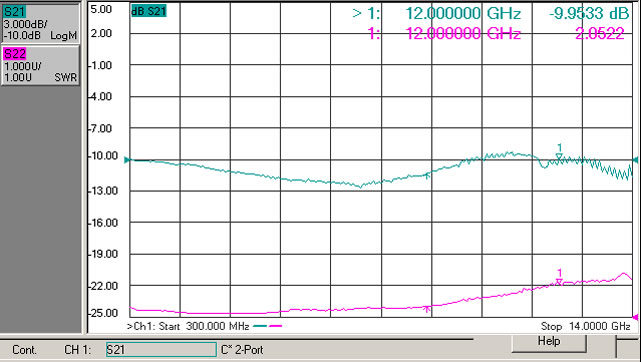

（ ምስል 1 X - የባንድ ፎቶዲቴክተር የድግግሞሽ ምላሽ)

（ ምስል 2 ኩ - የባንድ ፎቶዲቴክተር የድግግሞሽ ምላሽ)

●ልኬት እና ፒኖች (ክፍል: ሚሜ[ ኢንች])

የRF አገናኝ፡ SMA

●መረጃ ተራ ማስያዝ

ሉህ 1፡

ኮድ የRF ሲግናል ጌይን አመለከተ
S 15 ድ.ቢ. የተለመደ እና የመሃል ድግግሞሽ

ሉህ 2፡

ኮድ አናሎግ ባንድዊድዝ
X 0.3 ~ 12 ጊኸ
Ku 0.8 ~ 19.5 ጊኸ

ሉህ 3፡

ኮድ አገናኝ አይነት አመለከተ
N ማገናኛ የለም ነጠላ-ሁነታ 9/125 μm የፋይበር ጅራት
A ኤፍሲ / ኤፒሲ
P ኤፍሲ / ፒሲ

● ጥንቃቄዎች

  • የፋይበር ማጠፍ ራዲየስ ከ 20 ሚሜ በታች መሆን የለበትም ይህም የፋይበር ጉዳትን ለማስወገድ ይረዳል።

  • ከኦፕቶ-ሰርኩይት ጋር ከማገናኘትዎ በፊት የፋይበር ማያያዣው ገጽታ ንጹህ መሆኑን ያረጋግጡ።

  • በማከማቻ፣ በመጓጓዣ እና አጠቃቀም ረገድ ተስማሚ የሆነ የ ESD ጥበቃ ያስፈልጋል።

ሁሉም መደበኛ የፎቶ መመርመሪያዎቻችን ወደ ሞጁሎች ሊበጁ ይችላሉ!

መተግበሪያዎች

  • የራዳር መረጃ ማቀነባበሪያ

  • የኤሌክትሮኒክ ጦርነት

  • አንቴና መለኪያ

  • የፋይበር ኦፕቲክ ኮሙኒኬሽንስ

  • ደህንነት እና ክትትል
