LK-HSPD ከፍተኛ ፍጥነት InGaAs Photodetector

  • ሰፊ ባንድዊድዝ፣ ከፍተኛ ፍጥነት
  • የተዋሃደ ባያስ-ቲ
  • ዲሲ ተጣምሮ
  • በሄርሜቲካል የታሸገ፣ ኤስኤምኤ ማገናኛ
  • ዝቅተኛ የጨለማ ፍሰት፣ ከፍተኛ የሲግናል-ወደ-ጫጫታ ጥምርታ።
  • አነስተኛ የቅርጽ ሁኔታ።
ጥያቄ

+ 86 29 88244373

የምርት ማብራሪያ

የLK-HSPD ከፍተኛ ፍጥነት ያለው የፍተሻ ሞጁል ለዲጂታልም ሆነ ለአናሎግ አጠቃቀሞች ተስማሚ እንዲሆን ተደርጎ የተሰራ ነው። ይህ ሞጁል ከ1250 እስከ 1650 nm የሚደርስ የምላሽ ሞገድ ርዝመት ያለው የInGaAs ፒን ፎቶዲዮድ እንዲሁም አስፈላጊ የሆኑ ተዛማጅ ኤሌክትሮኒክስ መሳሪያዎች አሉት።

LK-HSPD 8 GHz፣ 12 GHz፣ 18 GHz፣ 22 GHz እና 30 GHz የመተላለፊያ ፍጥነቶችን የማድረስ ችሎታ አለው። የሞጁሉ አሠራር እንደ ልዩ ሞዴሉ +3.3V ወይም +5V የኃይል አቅርቦት ላይ የተመሠረተ ነው። ከ9/125μm መደበኛ ነጠላ-ሁነታ ፋይበር ጋር እንዲሠራ የተነደፈ ነው። የRF ውፅዓት SMA-ተኳሃኝ ማገናኛ ወይም 2.92 ሚሜ ማገናኛ አለው፣ ሁለቱም 50 ohm impedance ግጥሚያ አላቸው።

LK-HSPD ከአካባቢያዊ ሁኔታዎች ለመከላከል በሄርሜቲካል ማሸጊያ የተሸፈነ ሲሆን ይህም ዘላቂነቱን እና አስተማማኝነቱን ያሻሽላል። ክብደቱ ወሳኝ በሆነባቸው ቦታዎች ላይ ለመጠቀም ተስማሚ የሆነ ከ15 ግራም በታች ክብደት ያለው ቀላል ክብደት ያለው ዲዛይን አለው። ሞጁሉ በአደገኛ ንጥረ ነገሮች ገደብ (RoHS) መመሪያ 2.0 መሠረት የተረጋገጠ ሲሆን ጥብቅ የአካባቢ እና የደህንነት ደንቦችን ማክበሩን ያረጋግጣል።

የቴክኒክ ዝርዝር
የተለመደው እና ፍፁም ከፍተኛ ደረጃ
የልኬት ሲም። ዓይነት ደረጃ አሰጣጥ መለኪያ
የማጠራቀሚያ የሙቀት መጠን ክልል TSTG -45 ～ +85 -55 ～ +100 ℃
የአሠራር መያዣ የሙቀት ክልል TC 25 -40 ～ +85 ℃
አድሏዊ ቮልቴጅ VR 3.3 ወይም 5 2.8 ～ 5.25 V
የኦፕቲካል ግቤት ኃይል ጭንቅላታም መያያዣ መርፌ +3 + 10 dBm
የኦፕቲካል ኃይል ማቃጠል PB - + 13 dBm
የእርሳስ ብየዳ ሙቀት Tp 280 (10 ሰ) 330 (10 ሰ) ℃
የኤሌክትሪክ / የኦፕቲካል ባህሪያት (TC = 22 ± 3 ℃)
የልኬት ምልክት የሙከራ ሁኔታ የመለኪያ እሴቶች መለኪያ
የሞገድ ክልል λ - 1000 ~ 1650 nm
የድግግሞሽ ክልል - - ሲ-ባንድ ኤክስ-ባንድ ኩ-ባንድ Ku+-ባንድ K+-ባንድ PLUS -
አነስተኛ የሲግናል ባንድዊድዝ f-3dB TC= 22 ± 3℃ 0.1 ~ 8 0.3 ~ 12 0.8 ~ 18 2 ~ 22 2 ~ 30 0.3 ~ 18 GHz
ምላሽ Re VR , ፒin=1MW λ = 1310nm 0.85 ≥ 0.85 ≥ 0.8 ፓውንድ 0.75 ≥ 0.75 ≥ 0.75 ≥ ሀ / ወ
λ = 1550nm 0.95 ≥ 0.95 ≥ 0.75 ፓውንድ 0.70 ≥ 0.65 ≥ 0.70 ≥
የአምፒዩትድ ጠፍጣፋነት A TC =-40～+85 ℃ ≤ ± 1.5 ≤ ± 1.5 ≤ ±1.5 ≤ ± 2 ≤ ± 2 ≤ ± 1.5 dB
ውጤት VSWR VSWR - ≤ 2 ≤ 2 ≤ 2.5 ≤ 2.5 ≤ 2.5 ≤ 2.5 -
አድሏዊ ቮልቴጅ VR - + 3.3 + 3.3 + 3.3 + 3.3 +5 +5 V
RF አያያዥ - - SMA SMA SMA 2.92mm 2.92mm SMA -
የሙሌት ኦፕቲካል ኃይል Ps VR , λ = 1550nm
የኤሲ ሞዱሌትድ		 +7 +7 +7 +7 +7 + 10 dBm
ጨለማ ወቅታዊ Id VR ≤ 10 ≤ 10 ≤ 10 ≤ 10 ≤ 10 ≤ 10 nA
የሳቹሬትድ አርኤፍ የውጤት ኃይል Pout - -10 dBm
የውጤት ተፅእኖ RL - 50 Ω

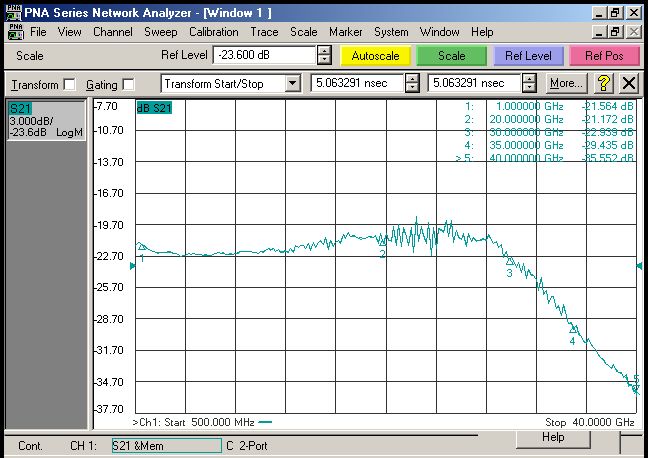

● የተለመዱ የምላሽ ኩርባዎች

(VR፣ λ=1550nm፣ TC =25 ºC፣Pin=0dBm)

(ምስል 1. የC-ባንድ ፎቶዲቴክተር የድግግሞሽ ምላሽ)

(ምስል 2 የኤክስ-ባንድ ፎቶዲቴክተር የድግግሞሽ ምላሽ)

(ምስል 3. የኩ-ባንድ የፎቶዲቴክተር የድግግሞሽ ምላሽ)

(ምስል 4 K+ -ባንድ የፎቶዲቴክተር የድግግሞሽ ምላሽ)

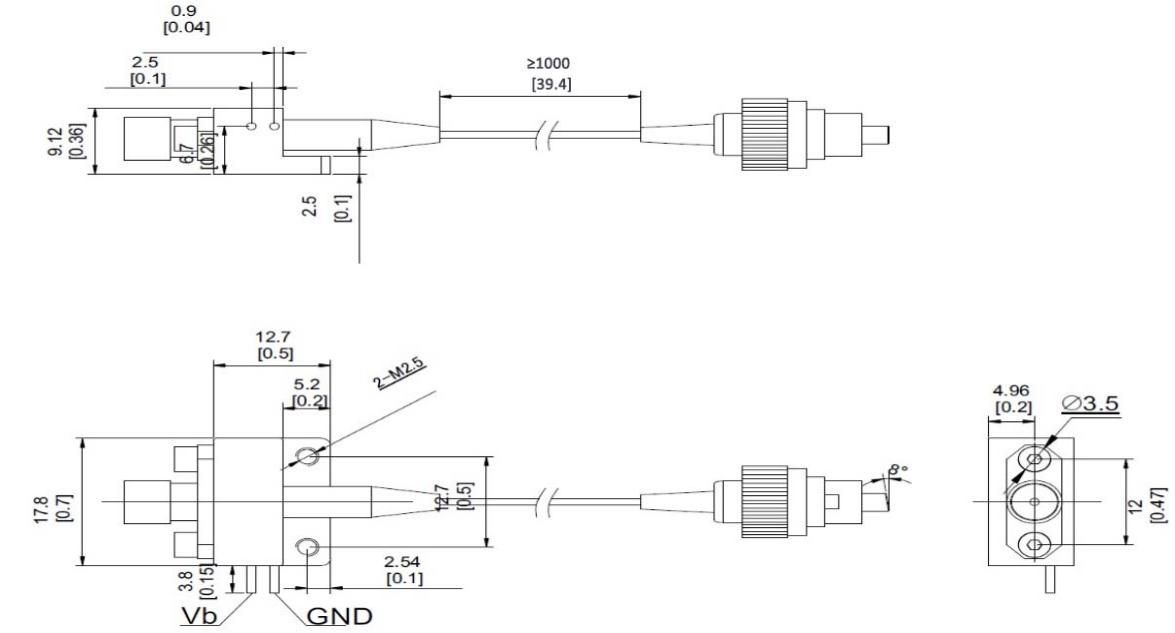

● ልኬት እና ፒኖች (አሃድ:ሚሜ[ኢንች])

የRF ማያያዣ፡ SMA ወይም 2.92ሚሜ

● የትዕዛዝ መረጃ

ሉህ 1፡

ኮድ  አናሎግ ባንድዊድዝ
C 0.1 ~ 8GHz
X 0.3 ~ 12 ጊኸ
Ku 0.8 ~ 18 ጊኸ
Ku+ 2 ~ 22 ጊኸ
K+ 2 ~ 30 ጊኸ
እና 0.3 ~ 18 ጊኸ

ሉህ 2፡

ኮድ አገናኝ አይነት አመለከተ
N ማገናኛ የለም ነጠላ-ሁነታ 9/125 μm የፋይበር ጅራት
A FC / APC
P FC/ፒሲ

● ጥንቃቄዎች

  • የፋይበር መበላሸትን ለማስወገድ የፋይበር መታጠፊያ ራዲየስ ከ 20 ሚሜ በታች አይደለም።

  • ከኦፕቶ-ሰርኩይት ጋር ከማገናኘትዎ በፊት የፋይበር ማያያዣው ገጽታ ንጹህ መሆኑን ያረጋግጡ።

  • በማከማቻ፣ በመጓጓዣ እና አጠቃቀም ረገድ ተስማሚ የሆነ የ ESD ጥበቃ ያስፈልጋል።

ሁሉም መደበኛ የፎቶ መመርመሪያዎቻችን ወደ ሞጁሎች ሊበጁ ይችላሉ!

መተግበሪያዎች

  • የኦፕቲካል-ፋይበር ኮሙኒኬሽን

  • የራዳር መረጃ ማቀነባበሪያ

  • የኤሌክትሮኒክ ጦርነት

  • ከፍተኛ ፍጥነት ያለው የሲግናል ሙከራ እና መለኪያ

  • ደህንነት እና ክትትል
